Radio Receiver RR-1 Radio

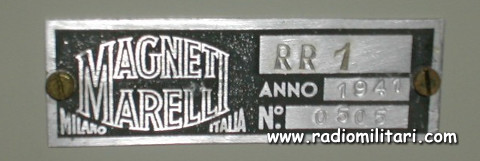

Magneti Marelli Milano
Year 1940 XVII E.F.

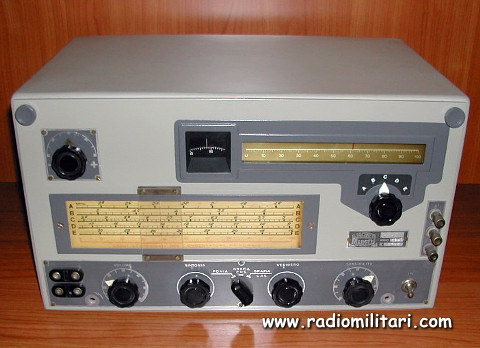

The radio receiver RR-1 is a superheterodyne short wave radio receiver intended general field usage as a base station, mobile or small coastal vessels. Used in Regio Esercito and Regia Marina. The receiver covering a frequency range from 1,600 to 30,000 kilocycle (kc) is five bands. Band A 1,600 – 2,800 kc, Band B 2,800 – 5,000 kc, Band C 5,000 – 9,500 kc, Band D 9,000 – 17,000 kc, Band E 16,000 – 30,000 kc. The receiver is highly sensitive and selective and are designed for the reception of either continuous-wave (c-w) or amplitude-modulated (a-m) voice or tone signals The radio Receiver RR-1 can use the external psu AL5 110-125-140-160-220 Vca or storage battery 6 Vdc(LT) and 220 Vdc(HT).







  Radio Receiver RR-1 Radio Magneti Marelli

.
Frequency Coverage: 1,6 -30 MHz in five bands
IF: 900Kc
Tubes rx: 5 x 6RV (6K7GT), 1 x 6Q7GT,1 x 6J7GT

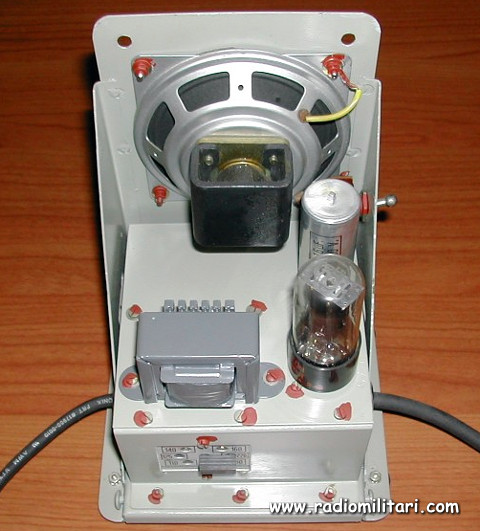

Tube psu: 1 x 5Y3GT
Dimensions rx: 23Height x 26Depth x 41Width cm.
Weight rx: 11.4 Kg
Dimensions psu: 21Height x 14Depth x 12Width cm.
Weight psu: 4.2 Kg
Power supply: Batteries 6 Vdc(LT) and 220 Vdc(HT)

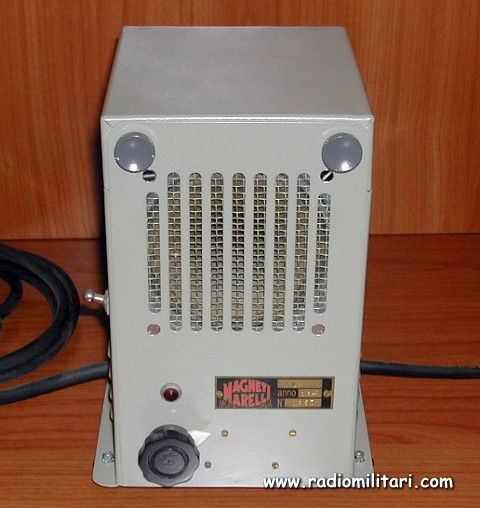

Power supply AL5: 110-125-140-160-220 Vca external PSU
Manual: Radio Magneti Marelli.
