STAZIONE RF1 mod.1933 e mod.1936

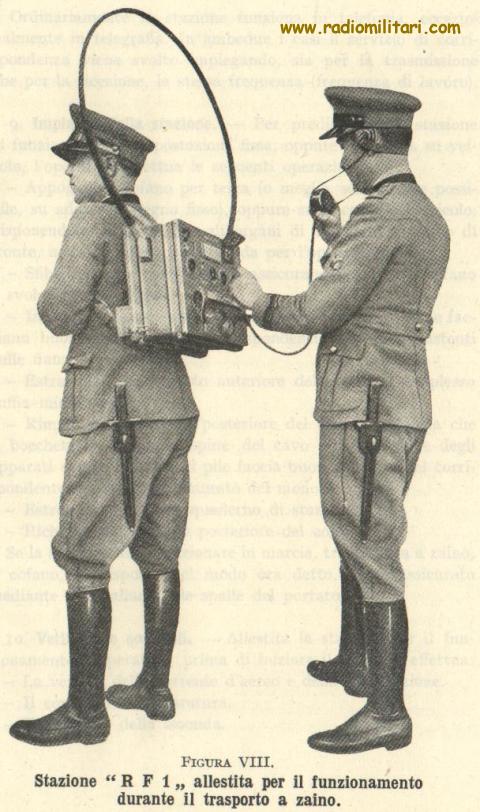

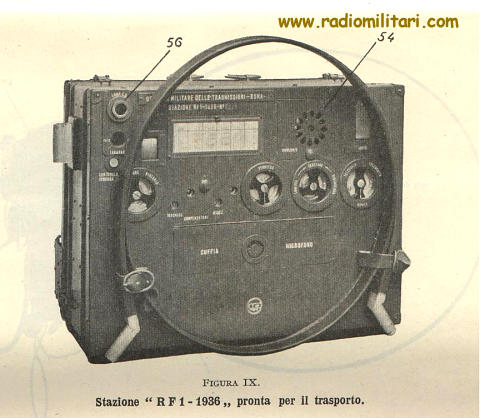

L'apparato RF1 é una stazione radiotelefonica e radiotelegrafica per truppe di fanteria del Regio Esercito. Il ricevitore é del tipo a circuito accordato e accoppiato induttivamente a quello del telaio. La stazione RF1 é di norma trasportata a zaino, ma può essere trasportata anche a soma, oppure su autocarro, su motocarrello o su carretta da battaglione. Il modello 1936 differisce dal modello 1933 solo per alcune piccole varianti ai comandi nel pannello frontale.







  STAZIONE RF1 mod.1933 e mod.1936
Frequenza: 108-120 metri
2.500 - 2.778 KHz
Valvole: 1 modulatrice tipo RRBF
1 oscillatrice tipo TR1
1 preamplif. A.F. tipo RSAF
2 amplificatrici BF tipo RRBF
1 rivelatrice tipo RRAF

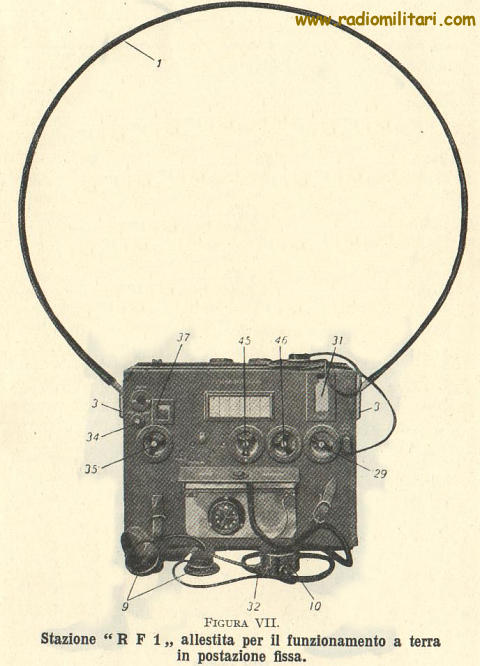

Antenna: A telaio costituita da nastro di acciaio argentato;
Superfice 0.45 m2
Alimentazione: pacco batteria con tensioni di 4.5V 60V 120V
Dimensioni: 46 x 28 x 40
Peso: 17 KG
